Мансардные окна Roto Designo R49 H200. Ручка снизу. Двухкамерное. ThermoBlock WD
Designo R49 H200. Ручка снизу. Двухкамерное. ThermoBlock WD

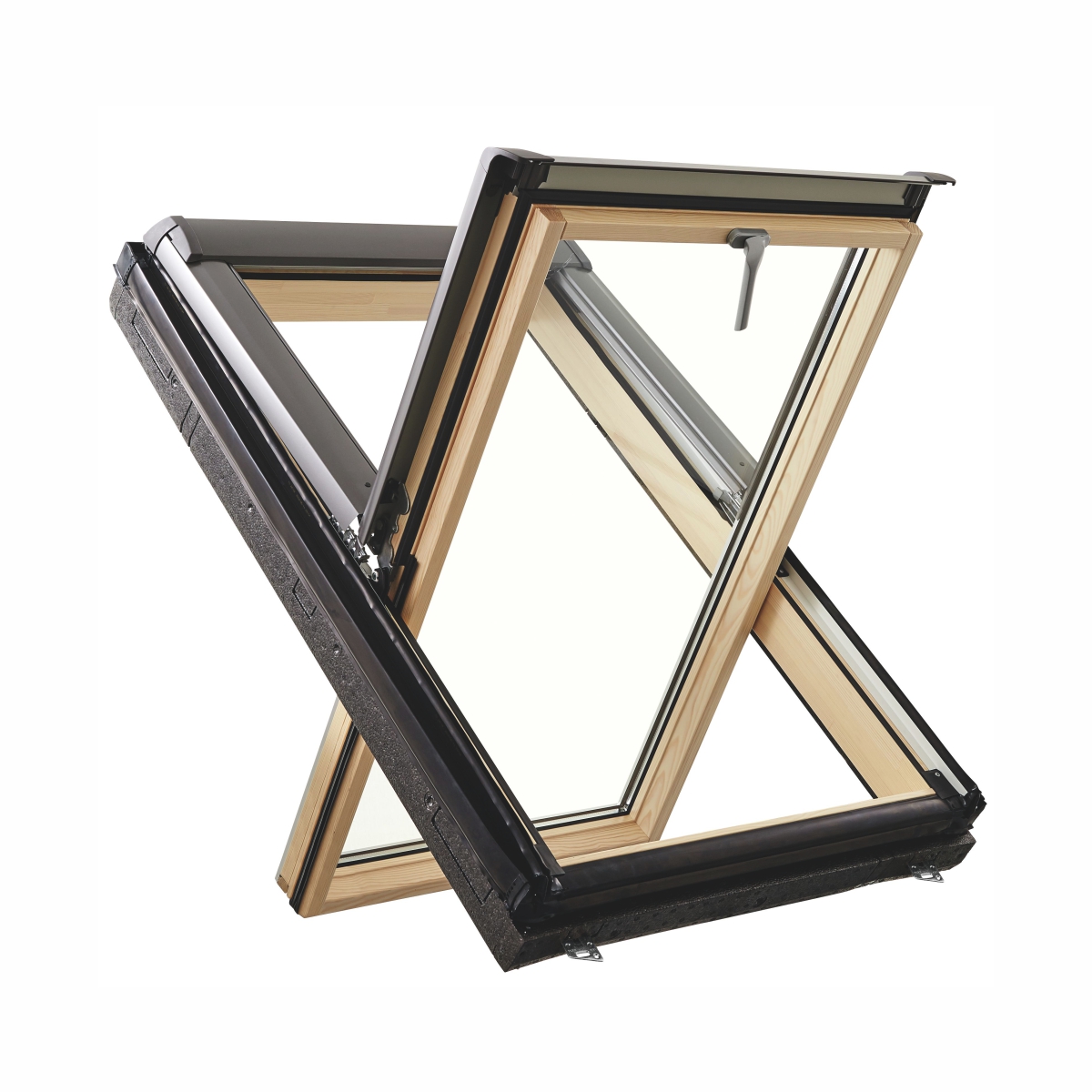

Мансардное окно Roto Designo R49 H200 — популярная модель теплых окон Roto для скатной кровли. Двухкамерный стеклопакет Standard 9 c улучшенными показателями теплосбережения установлен на деревянной раме с внешним теплоизоляционным контуром Thermo-Block WD. Окно сберегает тепло под крышей и гарантирует звукоизоляцию на уровне европейских стандартов. Двойная защита от влаги: внешний гидробарьер WasserStop установлен снаружи, пароизоляционный фартук установлен со стороны помещения. Окно остается сухим и теплым в любую погоду, круглый год. Рекомендуем для установки в любом регионе России в экономных проектах, особенно, в помещениях, где требуется улучшенная теплоизоляция, таких как спальни, гостиные и т. д. Все классические функции Roto: ось поворота створки в центре рамы, внешнее закаленное стекло с защитой от града и веток, два режима микровентиляции, ручная блокировка створки в положении для мытья, предустановленные монтажные кронштейны на раме, премиальное качество сборки и материалов — «German made». Окно готово к монтажу из коробки. После установки отрегулировать вертикальные зазоры между рамой и створкой справа и слева, а также настроить усилие торможения створки в поворотных шарнирах можно ключом изнутри мансарды — это конкурентное преимущество Roto. Уже установленное окно 4-й серии легко модернизировать до электрической версии с дистанционным управлением. Электропривод встраивается в раму, работает быстро и бесшумно. В групповой установке по вертикали вентиляционные окна Designo R45 H200 рекомендуем комбинировать с смотровыми окнами серии Designo R7.
ОСОБЕННОСТИ.
- Классическая схема открывания. Ось поворота створки на 1/2 высоты рамы — популярное и универсальное решение для эффективной вентиляции и освещения в мансарде.
- Увеличенная высота монтажа. Центрально-поворотные окна устанавливают на высоте 130 — 160 см от уровня пола, например, в мансарде с высоким пристенком. Чем выше окно, тем больше света и свежего воздуха под крышей.
- Многофункциональная ручка снизу. Управление окном одной рукой. Три позиции створки: открыто-закрыто, микропроветривание, положение для мытья. Ручка с антибактериальным покрытием Just Clean и ручка с замком доступны как опции за отдельную плату.
- Герметичность и защита от сквозняков. Запирающая фурнитура прижимает створку к раме в 3 точках. По периметру створки установлены 2 контура полимерного уплотнителя – протекания и продувания исключены.
- Окно легко мыть изнутри. Откройте створку, поверните примерно на 103° и зафиксируйте блокиратором. У недорогих моделей конкурентов такая нужная опция Roto отсутствует.
- Энергосберегающая вентиляция. 2 позиции щелевой вентиляции на ручке. Приточный вентиляционный клапан с фильтром для защиты от пыли и насекомых устанавливается по запросу. Воздухообмен без сквозняков с минимальными потерями в энергии и температуре.
- Теплосбережение и защита от шума на уровне европейских стандартов. Двухкамерный морозостойкий стеклопакет Standard 9 с низкоэмиссионным стеклом заполнен аргоном. Окно Designo R49 H200 подходит для установки в регионах России с любым климатом. Звукоизоляция 2 класса является достаточной для мансард, расположенных на расстоянии 26-30 м от улиц с малой интенсивностью движения (10-50 машин / час).
- Безопасность снаружи. Все стеклопакеты Roto имеют внешнее закаленное стекло с защитой от крупного града и падающих веток — гарантия от разбития 15 лет.
- Регулировка окна после монтажа. Неодинаковые зазоры между створкой и оконной рамой справа и слева можно исправить ключом изнутри мансарды. Окна конкурентов для решения этой проблемы нужно демонтировать. Усилие торможения створки настраивается в поворотных шарнирах.
- Инновационное утепление. Заводской теплоизоляционный контур Termo-Block WD установлен по периметру оконной рамы. Бордюр из вспененного полипропилена минимизирует тепловые мосты на стыке окна с крышей, обеспечивает оптимальную домашнюю температуру, снижает затраты на отопление и кондиционирование. Показатель энергоэффективности окна улучшается минимум на 15%. Риск образования конденсата снижается на 90%.
- Двойная защита от влаги. На всех утепленных окнах Roto со стороны улицы установлен гидробарьер WasserStop, а со стороны помещения — пароизоляционный фартук. Подключение окна к кровле получается исключительно герметичным. При установке окна в крышу элементы оклада заводятся под EPDM резинку — дождевые и талые воды отводятся от оконного блока по дренажному каналу. Внутри мансарды пароизоляционная мембрана герметично соединяется с пароизоляцией кровли — насыщенный водяными парами теплый комнатный воздух отсекается от теплоизоляции в кровельном пироге.
- Прочная конструкция. Деревянное окно Roto изготовлено из клееного бруса. Окно протестировано падением груза массой 50 кг с высоты 45 см, что соответствует 3 классу безопасности.
- Долговечность. Импрегнированная антисептиком древесина для защиты от влаги и УФ-излучения покрыта 2 слоями прозрачного акрилового лака на водной основе. Материалы не содержат вредных веществ, безопасны для человека и животных.
- Мебельное качество. Конкурентное преимущество Roto — качество материалов. Поверхность окна идеально гладкая, без сучков и пороков даже на скрытых от взгляда участках.
- Большой выбор внутренних и наружных солнцезащитных аксессуаров. Шторы, жалюзи, маркизеты, рольставни устанавливаются на окно Roto практически без инструментов и не ограничивают его функциональность. Использование дополнительного оборудования позволяет значительно улучшить теплосбережение окна и повысить комфорт жизни под крышей.
- Возможность модернизации ручного окна для дистанционного управления без особых усилий. Бесшумный электромотор с цепным приводом скрытно устанавливается в раму. Управление окном, в зависимости от комплекта модернизации, может быть электрическое по проводам или беспроводное по радио каналу, Wi-Fi, интернету.
- Центрально-поворотные окна Designo R49 H200 в комбинациях по вертикали дополняют смотровые окна Designo R7, размещаясь в труднодоступных местах для пользователя.
- Элегантный дизайн. Окна Roto устанавливаются на минимальной высоте над уровнем крыши. Благодаря узкому профилю рамы площадь остекления больше, чем у конкурентов.
- Современная форма внешних алюминиевых накладок без видимых шурупов в привлекательном цвете «антрацитовый металлик» — это идеальное сочетание окна с любым кровельным покрытием и дополнительная защита от влаги.
РАЗМЕРНЫЙ РЯД
ФУНКЦИИ И ВОЗМОЖНОСТИ.
Рекомендуемая высота установки: 130-160 см от уровня чистого пола.
Влажностный режим: помещения с нормальным уровнем влажности 40-60% (жилая комната, детская, спальня).
Применение по назначению: освещение и вентиляция мансарды.
Климатический регион применения: все регионы России.
Ось поворота створки: центральная.
Ручка: снизу, серый лак RAL 7004.
Запирающий механизм: конструкция ручки - паз-гребень, 3 точки фиксации створки.
Микровентиляция: 2 положения на ручке.
Блокировка створки в положении для мытья: ручная, с разворотом створки на 103°.
Материал изготовления: импрегнированный клееный брус из массива польской северной сосны покрытый прозрачным акриловым лаком на водной основе.
Сопротивление динамическим нагрузкам (класс безопасности): 3 (450 Нм) окно протестировано падением груза массой 50 кг с высоты 0,45 м.
Заводская сборка: пароизоляционная фартук, гидроизоляционный барьер WasserStop, внешний изоляционный контур Thermo-Block WD, монтажные уголки предустановлены на заводе.
Контуров уплотнения на створке: 1 лепестковый + 1 трубчатый.
Декоративная облицовка (кожух): алюминий (цвет "антрацитовый металлик" DB R703).
Электрическая модель аналог: R49 xxx/xxx H2Ex.
Рекомендуемая комбинация по вертикали (низ/верх): R7/R4.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Коэффициент теплоизоляции мансардных окон (значение Uw): 1,1 Вт/(м²K).
Подходит для проектов с низким энергопотреблением в концепции Passive House: нет.
Отвечает требованиям европейского стандарта EnEv к теплоизоляции отапливаемых зданий: да.
Индекс звукоизоляции (значение Rwp): 33 (-1;-4) дБ.
Класс звукоизоляции: 2.
СТЕКЛОПАКЕТ STANDARD 9.
Класс стеклопакета: Standard.
Количество камер: 2 (три стекла).
Заполняющий газ: аргон.
Формула остекления: ESG4/11/TVG3/11/FL4.
Коэффициент теплоизоляции стеклопакета (значение Ug): 0,70 Вт/(м²K).
Общий коэффициент пропускания солнечной энергии (значение g): 47%.
Пропускание света: 66%.
Пропускание УФ излучения: 18%.
ВОЗМОЖНОСТИ ЗА ДОПЛАТУ
Установка приточного клапана (вентилятора) с фильтром от пыли и насекомых.
Цвет облицовки под цвет кровли: медь, титан-цинк, любой цвет по шкале RAL на ваш выбор.
Окраска рамы: белый лак RAL 9016, любой цвет по шкале RAL на ваш выбор.
Ручка с замком или антибактериальная ручка Just Clean.
