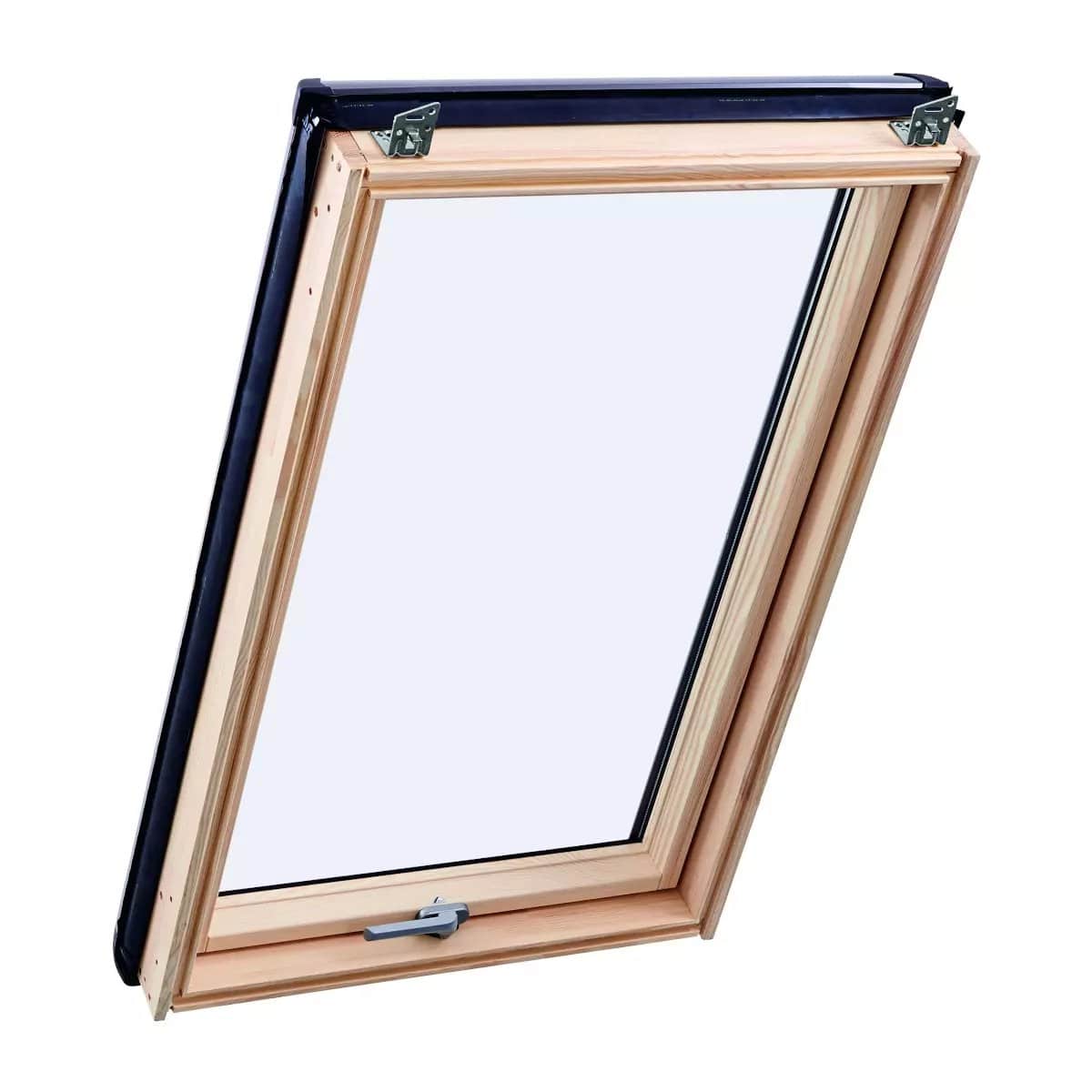

Мансардные окна Roto Designo R45 H100. Ручка снизу. Однокамерное
Designo R45 H100. Ручка снизу. Однокамерное
Мансардное окно Roto Designo R45 H100 — популярная классическая модель Roto с ручным управлением. Окно с двумя стеклами без Thermo-Block WD подходит для проектов с ограниченным бюджетом в районах с мягкой зимой и нежарким летом, а также для реставрации мансард в старых зданиях с тепло- и звукоизоляцией без специальных требований (класс энергоэффективности ниже B+). Внешний гидробарьер WasserStop для защиты от влаги установлен на раме по всей длине. Пароизоляционный фартук доступен по запросу. Все классические функции Roto: ось поворота створки в центре рамы, внешнее закаленное стекло с защитой от града и веток, встроенный приточный вентилятор, два режима микровентиляции на ручке, ручная блокировка створки в положении для мытья, предустановленные монтажные кронштейны на раме, премиальное качество сборки и материалов — «German made». Окно готово к монтажу из коробки. После установки отрегулировать вертикальные зазоры между рамой и створкой справа и слева, а также настроить усилие торможения створки в поворотных шарнирах можно ключом изнутри мансарды — это конкурентное преимущество Roto. Уже установленное окно 4-й серии легко модернизировать до электрической версии с дистанционным управлением. Электропривод встраивается в раму, работает быстро и бесшумно. В комбинациях по вертикали окна Designo R45 H100 устанавливают в качестве вентиляционных окон верхнего ряда над смотровым окнами Designo R7.
ОСОБЕННОСТИ.
- Классическая схема открывания. Ось поворота створки на 1/2 высоты рамы — популярное и универсальное решение для эффективной вентиляции и освещения в мансарде.
- Увеличенная высота монтажа. Центрально-поворотные окна устанавливают на высоте 130 — 160 см от уровня пола, например, в мансарде с высоким пристенком. Чем выше окно, тем больше света и свежего воздуха под крышей.
- Многофункциональная ручка снизу. Управление окном одной рукой. Три позиции створки: открыто-закрыто, микропроветривание, положение для мытья. Ручка с антибактериальным покрытием Just Clean и ручка с замком доступны как опции за отдельную плату.
- Герметичность и защита от сквозняков. Запирающая фурнитура прижимает створку к раме в 3 точках. По периметру створки установлен 1 контур полимерного уплотнителя – протекания и продувания исключены.
- Окно легко мыть изнутри. Откройте створку, поверните примерно на 103° и зафиксируйте блокиратором. У недорогих моделей конкурентов такая нужная опция Roto отсутствует.
- Энергосберегающая вентиляция. Приточный вентиляционный клапан с фильтром для защиты от пыли и насекомых установлен в раму. Пропускная способность вентилятора – 27,7 м³/час, плюс 2 позиции щелевой вентиляции на ручке. Воздухообмен без сквозняков с минимальными потерями в энергии и температуре.
- Защита от жары, холода и шума по разумной цене. Однокамерный морозостойкий стеклопакет Standard 5 рекомендуем для проектов с небольшим бюджетом без особых требований к теплосбережению и звукоизоляции. Окно Roto R45 H100 подходит для установки в регионах России с теплым климатом или в зданиях с классом энергоэффективности ниже B+, например, при реновации старых мансард. Звукоизоляция 1 класса достаточна для мансард, расположенных в тихих внутренних двориках.
- Безопасность снаружи. Все стеклопакеты Roto имеют внешнее закаленное стекло с защитой от крупного града и падающих веток — гарантия от разбития 15 лет.
- Регулировка окна после монтажа. Неодинаковые зазоры между створкой и оконной рамой справа и слева можно исправить ключом изнутри мансарды. Окна конкурентов для решения этой проблемы нужно демонтировать. Усилие торможения створки настраивается в поворотных шарнирах.
- Защита от влаги. Гидробарьер WasserStop установлен на раме со стороны улицы. Подключение окна к кровле получается исключительно герметичным: элементы оклада заводятся под EPDM резинку — дождевые и талые воды отводятся от оконного блока по дренажному каналу. Пароизоляционный фартук доступен как опция. Пароизоляционная мембрана герметично соединяется с пароизоляцией кровли внутри мансарды — насыщенный водяными парами теплый комнатный воздух отсекается от теплоизоляции в кровельном пироге.
- Прочная конструкция. Деревянное окно Roto изготовлено из клееного бруса. Окно протестировано падением груза массой 50 кг с высоты 45 см, что соответствует 3 классу безопасности.
- Долговечность. Импрегнированная антисептиком древесина для защиты от влаги и УФ-излучения покрыта 2 слоями прозрачного акрилового лака на водной основе. Материалы не содержат вредных веществ, безопасны для человека и животных.
- Мебельное качество. Конкурентное преимущество Roto — качество материалов. Поверхность окна идеально гладкая, без сучков и пороков даже на скрытых от взгляда участках.
- Большой выбор внутренних и наружных солнцезащитных аксессуаров. Шторы, жалюзи, маркизеты, рольставни устанавливаются на окно Roto практически без инструментов и не ограничивают его функциональность. Использование дополнительного оборудования позволяет значительно улучшить теплосбережение окна и повысить комфорт жизни под крышей.
- Возможность модернизации ручного окна для дистанционного управления без особых усилий. Бесшумный электромотор с цепным приводом скрытно устанавливается в раму. Управление окном, в зависимости от комплекта модернизации, может быть электрическое по проводам или беспроводное по радио каналу, Wi-Fi, интернету.
- Центрально-поворотные окна Designo R45 H100 в комбинациях по вертикали дополняют смотровые окна Designo R7, размещаясь в труднодоступных местах для пользователя.
- Элегантный дизайн. Окна Roto устанавливаются на минимальной высоте над уровнем крыши. Благодаря узкому профилю рамы площадь остекления больше, чем у конкурентов.
- Современная форма внешних алюминиевых накладок без видимых шурупов в привлекательном цвете «антрацитовый металлик» — это идеальное сочетание окна с любым кровельным покрытием и дополнительная защита от влаги.
РАЗМЕРНЫЙ РЯД
ФУНКЦИИ И ВОЗМОЖНОСТИ.
Рекомендуемая высота установки: 130-160 см от уровня чистого пола.
Влажностный режим: помещения с нормальным уровнем влажности 40-60% (жилая комната, детская, спальня).
Применение по назначению: освещение и вентиляция мансарды.
Климатический регион применения: все регионы России.
Ось поворота створки: центральная.
Ручка: снизу, серый лак RAL 7004.
Запирающий механизм: конструкция ручки - паз-гребень, 3 точки фиксации створки.
Микровентиляция: 2 положения на ручке.
Блокировка створки в положении для мытья: ручная, с разворотом створки на 103°.
Материал изготовления: импрегнированный клееный брус из массива польской северной сосны покрытый прозрачным акриловым лаком на водной основе.
Сопротивление динамическим нагрузкам (класс безопасности): 3 (450 Нм) окно протестировано падением груза массой 50 кг с высоты 0,45 м.
Заводская сборка: пароизоляционная фартук, гидроизоляционный барьер WasserStop, внешний изоляционный контур Thermo-Block WD, монтажные уголки предустановлены на заводе.
Контуров уплотнения на створке: 1 лепестковый + 1 трубчатый.
Декоративная облицовка (кожух): алюминий (цвет "антрацитовый металлик" DB R703).
Электрическая модель аналог: R45 xxx/xxx H2Ex.
Рекомендуемая комбинация по вертикали (низ/верх): R7/R4.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Коэффициент теплоизоляции мансардных окон (значение Uw): 1,3 Вт/(м²K).
Подходит для проектов с низким энергопотреблением в концепции Passive House: нет.
Отвечает требованиям европейского стандарта EnEv к теплоизоляции отапливаемых зданий: да.
Индекс звукоизоляции (значение Rwp): 33 (-2;-6) дБ.
Класс звукоизоляции: 2.
СТЕКЛОПАКЕТ STANDARD 5.
Класс стеклопакета: Standard.
Количество камер: 1 (два стекла).
Заполняющий газ: аргон.
Формула остекления: ESG4/16/FL4.
Коэффициент теплоизоляции стеклопакета (значение Ug): 1,0 Вт/(м²K).
Общий коэффициент пропускания солнечной энергии (значение g): 52%.
Пропускание света: 72%.
Пропускание УФ излучения: 29%.
ВОЗМОЖНОСТИ ЗА ДОПЛАТУ.
Установка приточного клапана (вентилятора) с фильтром от пыли и насекомых.
Цвет облицовки под цвет кровли: медь, титан-цинк, любой цвет по шкале RAL на ваш выбор.
Окраска рамы: белый лак RAL 9016, любой цвет по шкале RAL на ваш выбор.
Ручка с замком или антибактериальная ручка Just Clean.
