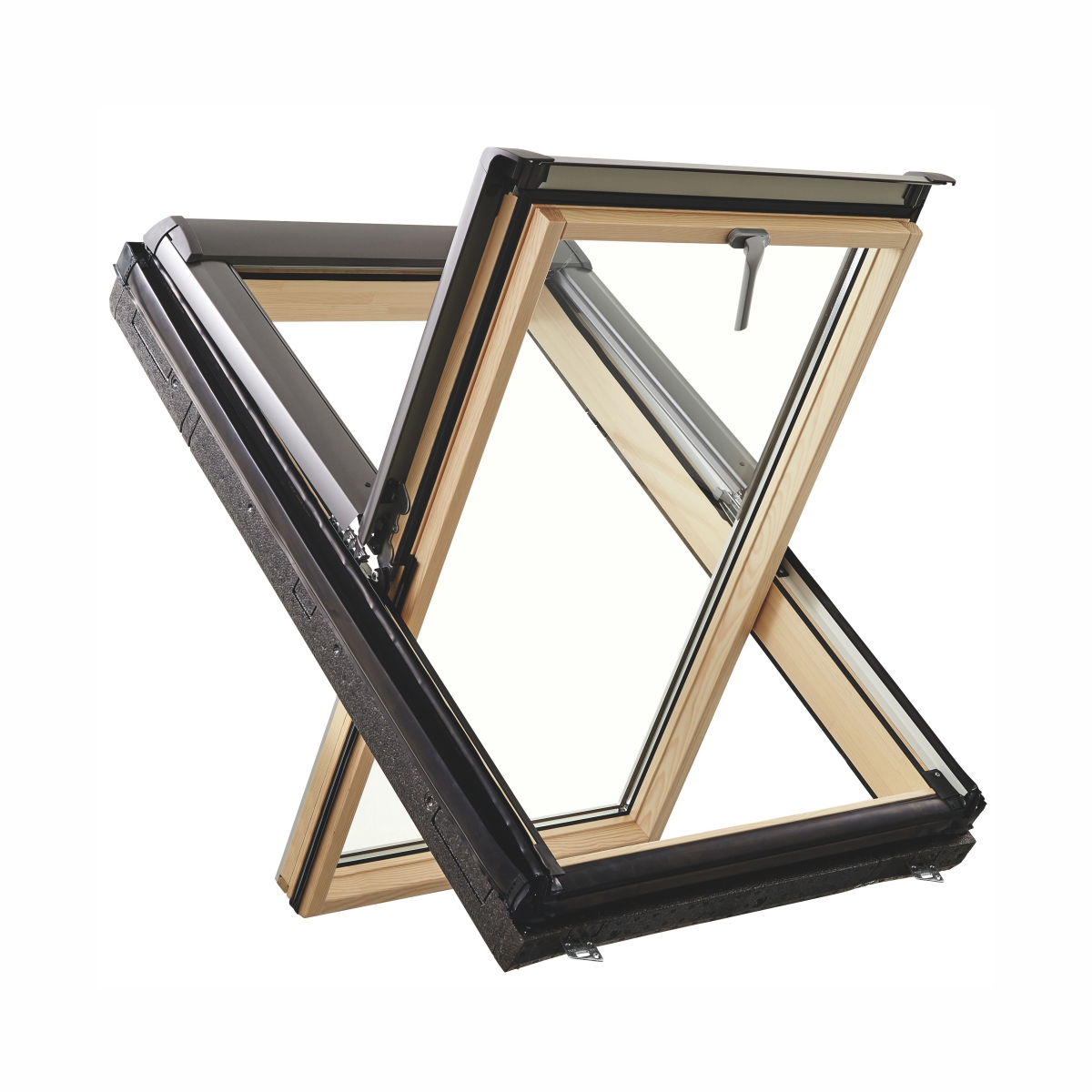

Мансардные окна Roto Designo R45 H200. Ручка снизу. Однокамерное. ThermoBlock
Designo R45 H200. Ручка снизу. Однокамерное. ThermoBlock
Базовая модель. Низкая стоимость при высоком качестве материалов и сборки в сочетании со стандартными изоляционными характеристиками. Проверенная временем классическая схема открывания по центральной оси решает большинство задач по освещению и вентиляции чердачных помещений. Рекомендуем для проектов с ограниченным бюджетом и для реновации мансард в зданиях старого жилого фонда с плохой теплоизоляцией. В зданиях с теплоизоляцией ниже уровня энергоэффективности B+ рекомендуем устанавливать окна без Thermo-Block WD. Однокамерный стеклопакет Standard 5 может быть недостаточно производительным в очень жаркоом или очень холодном климате - окно с двумя стеклами хорошо справляются с кратковременными отрицательными температурами до -24 °С, а летом пропускает внутрь мансарды чуть больше половины солнечной энергии, попадающей на стекло. Стандартные функции Roto: быстрый монтаж, благодаря предварительной сборке на заводе; индивидуальный дизайн рамы и декоративной облицовки; легкая модернизация до электрической версии с дистанционным управлением. Окно для комбинации по вертикали designo R7.
ОСОБЕННОСТИ.
- Классическая среднеповоротная схема открывания: угол поворота створки 103°.
- Оптимальная вентиляция даже при закрытом окне: 2 режима микропроветривания на ручке.
- Возможность установки приточного клапана с фильтром от пыли и насекомых.
- Многофункциональная ручка снизу для управления окном одной рукой.
- Противовзломная конструкция: 3 точки фиксации створки.
- Прочная рама из импрегнированного клееного бруса мебельного качества.
- Защита от агрессивного воздействия солнца и влаги: 2 слоя прозрачного акрилового лака.
- Высокий 3-й класс безопасности: окно протестировано падение груза массой 50 кг с высоты 0,45 м.
- Надежный запирающий механизм: конструкция ручки — замок паз-гребень.
- Легкое открытие-закрытие: 2 стальные фрикционные петли в центре рамы.
- Ручная блокировка створки в положении для мытья и обслуживания.
- Быстрый монтаж: окно предварительно собрано на заводе и готово к установке из коробки.
- Заводской внешний изоляционный контур из вспененного полипропилена Thermo-Block WD повышает показатель энергоэффективности окна минимум на 15%, по сравнению с неизолированными окнами: мостики холода устраняются, конденсат не образуется.
- Предустановленная пароизоляция для защиты минерального утеплителя в крыше от влаги изнутри помещения.
- Гидробарьер WasserStop исключает протечки по линии подключения оклада к окну.
- Многоконтурное резиновое уплотнение на створке для защиты от сквозняков и шума с улицы.
- Предустановленные монтажные уголки: меньше затрат времени и сил на установку.
- Крепление оклада и облицовки окна без использования шурупов для максимальной герметичности и эстетичного внешнего вида.
- Внешнее закаленное стекло защищено от града и веток: гарантия от разбития 15 лет.
- Морозостойкие стеклопакеты: окно подходит для эксплуатации в любом регионе России.
- Элегантный дизайн рамы: больше света и свежего воздуха, по сравнению с конкурентами.
- Регулировка усилия торможения и промежуточного положения створки изнутри мансарды.
- Послемонтажная регулировка: устранить зазоры между рамой и створкой, возникшие из-за усадки стропильной системы крыши, можно изнутри мансарды без демонтажа окна.
- Возможность установки электромотора с дистанционным управлением, окно также доступно в заводской электрической версии, рекомендованной для труднодоступных мест.
- Привлекательный цвет накладок «антрацитовый металлик» идеально сочетается с кровельным покрытием любого цвета и типа.
- Окраска рамы в цвет по шкале RAL, облицовка и оклад в цвет кровли доступны по запросу.
- Широкий ассортимент аксессуаров для внутреннего и наружного использования.
РАЗМЕРНЫЙ РЯД
ФУНКЦИИ И ВОЗМОЖНОСТИ.
Рекомендуемая высота установки: 130-160 см от уровня чистого пола.
Влажностный режим: помещения с нормальным уровнем влажности 40-60% (жилая комната, детская, спальня).
Применение по назначению: освещение и вентиляция мансарды.
Климатический регион применения: все регионы России.
Ось поворота створки: центральная.
Ручка: снизу, серый лак RAL 7004.
Запирающий механизм: конструкция ручки - паз-гребень, 3 точки фиксации створки.
Микровентиляция: 2 положения на ручке.
Блокировка створки в положении для мытья: ручная, с разворотом створки на 103°.
Материал изготовления: импрегнированный клееный брус из массива польской северной сосны покрытый прозрачным акриловым лаком на водной основе.
Сопротивление динамическим нагрузкам (класс безопасности): 3 (450 Нм) окно протестировано падением груза массой 50 кг с высоты 0,45 м.
Заводская сборка: пароизоляционная фартук, гидроизоляционный барьер WasserStop, внешний изоляционный контур Thermo-Block WD, монтажные уголки предустановлены на заводе.
Контуров уплотнения на створке: 1 лепестковый + 1 трубчатый.
Декоративная облицовка (кожух): алюминий (цвет "антрацитовый металлик" DB R703).
Электрическая модель аналог: R45 xxx/xxx H2Ex.
Рекомендуемая комбинация по вертикали (низ/верх): R7/R4.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Коэффициент теплоизоляции мансардных окон (значение Uw): 1,3 Вт/(м²K).
Подходит для проектов с низким энергопотреблением в концепции Passive House: нет.
Отвечает требованиям европейского стандарта EnEv к теплоизоляции отапливаемых зданий: да.
Индекс звукоизоляции (значение Rwp): 33 (-2;-6) дБ.
Класс звукоизоляции: 2.
СТЕКЛОПАКЕТ STANDARD 5.
Класс стеклопакета: Standard.
Количество камер: 1 (два стекла).
Заполняющий газ: аргон.
Формула остекления: ESG4/16/FL4.
Коэффициент теплоизоляции стеклопакета (значение Ug): 1,0 Вт/(м²K).
Общий коэффициент пропускания солнечной энергии (значение g): 52%.
Пропускание света: 72%.
Пропускание УФ излучения: 29%.
ВОЗМОЖНОСТИ ЗА ДОПЛАТУ.
Установка приточного клапана (вентилятора) с фильтром от пыли и насекомых.
Цвет облицовки под цвет кровли: медь, титан-цинк, любой цвет по шкале RAL на ваш выбор.
Окраска рамы: белый лак RAL 9016, любой цвет по шкале RAL на ваш выбор.
Ручка с замком или антибактериальная ручка Just Clean.
